LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 10:32
Finalmente ho concluso la costruzione della mia incubatrice.
Ho utilizzato materiali di recupero tranne naturalmente i termostato.
Ho iniziato costruendo una cassa di legno dimensioni 60x40x30 cm spessore 2 cm utilizzando delle assi di un bancale, assemblandole, piallando, levigando e stuccando.
Ho un minimo di manualità e questo aiuta.
Ho lasciato una finestrella di circa cm 20x8 alla quale applicherò un vetrocamera sempre autocostruito.

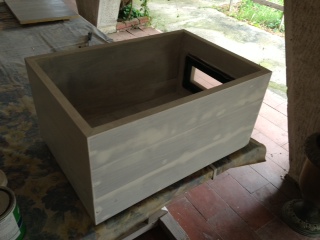

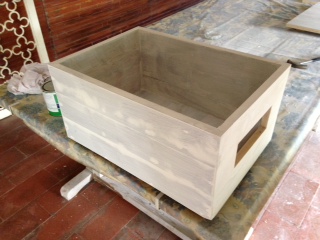

Nella foto si vede la cassa assemblata, stuccata, con due mani di impegnante all'acqua ed una prima mano di smalto bianco.

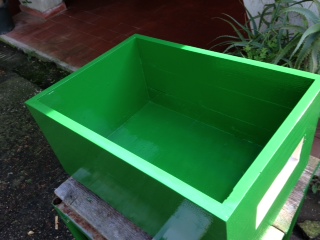

ho poi dato due mani di smalto verde
Ho utilizzato materiali di recupero tranne naturalmente i termostato.
Ho iniziato costruendo una cassa di legno dimensioni 60x40x30 cm spessore 2 cm utilizzando delle assi di un bancale, assemblandole, piallando, levigando e stuccando.
Ho un minimo di manualità e questo aiuta.
Ho lasciato una finestrella di circa cm 20x8 alla quale applicherò un vetrocamera sempre autocostruito.
Nella foto si vede la cassa assemblata, stuccata, con due mani di impegnante all'acqua ed una prima mano di smalto bianco.
- 2.JPG (33.56 KiB) Osservato 1992 volte
- 3.JPG (40.29 KiB) Osservato 1992 volte
ho poi dato due mani di smalto verde
- 4.JPG (37.02 KiB) Osservato 1992 volte
Re: LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 10:37
ho realizzato il vetrocamera pensando al fatto che l'isolamento e la coibentazione fosse migliore. per fare ciò ho costruito in legno il telaio al quale ho applicato i due strati di plexiglass da 3 mm
ed infine l'ho applicato alla cassa che nel frattempo ho coibentato con del polistirene da 3 cm
- 5.JPG (32.8 KiB) Osservato 1989 volte
- 6.JPG (25.09 KiB) Osservato 1989 volte
- 7.JPG (27.56 KiB) Osservato 1989 volte
ed infine l'ho applicato alla cassa che nel frattempo ho coibentato con del polistirene da 3 cm
- 8.JPG (38.06 KiB) Osservato 1989 volte
Re: LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 10:41
- 9.JPG (33.46 KiB) Osservato 1988 volte
sono passato poi alla realizzazione delle vaschette per l'acqua che ho pensato di realizzare in plastica con il rabbocco esterno utilizzando delle scatoline porta minuteria prese al brico per 2-3 euro
- 10.JPG (33.54 KiB) Osservato 1988 volte
- 11.JPG (27.58 KiB) Osservato 1988 volte
- 12.JPG (31.62 KiB) Osservato 1988 volte
Re: LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 10:41
- 13.JPG (25.82 KiB) Osservato 1988 volte
Re: LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 10:47
sono passato poi alla strumentazione interna partendo dalla ventola di un PC da 12 V. alimentandola con un caricabatteria del telefono da 5,3 V gira un po' meno freneticamente e secondo me è proprio l'ideale
L'ho montata su un pezzo di plexiglass verde che farà da sostegno alla ventola e da schermo di protezione cosi che la luce delle lampadine non irraggerà direttamente le uova
L'ho montata su un pezzo di plexiglass verde che farà da sostegno alla ventola e da schermo di protezione cosi che la luce delle lampadine non irraggerà direttamente le uova
- 14.JPG (36.9 KiB) Osservato 1988 volte
- 15.JPG (51.9 KiB) Osservato 1988 volte
- 16.JPG (32.86 KiB) Osservato 1988 volte
- 17.JPG (36.19 KiB) Osservato 1988 volte
Re: LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 10:50
- 18.JPG (30.52 KiB) Osservato 1987 volte
la ventola e lo schermo le ho poi fissate al coperchio, anch'esso in legno recuperato, coibentato e rivestito con un foglio da 3 mm di bachelite bianca disponendo le due lampadine da 40w
- 19.JPG (32.88 KiB) Osservato 1987 volte
- 20.JPG (40.1 KiB) Osservato 1987 volte
Re: LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 10:57
ho continuato mettendo una lamiera zincata forata. mi sembra l'ideale perché non può rovinarsi e deformarsi con l'umidità ed in più, essendo in metallo va a costituire un bel volano termico.
sono passato poi al girauova manuale orizzontale semplicemente costruendo un telaio di legno con degli elettrodi da saldatore messi ogni 5,5 cm con distanziatori.
infine, sopra il coperchio, la parte elettrica
il termostato ha un'isteresi di 0,1 °C e mantiene l'incubatrice tra 37.7 e 37.8°C
- 21.JPG (39.12 KiB) Osservato 1984 volte
sono passato poi al girauova manuale orizzontale semplicemente costruendo un telaio di legno con degli elettrodi da saldatore messi ogni 5,5 cm con distanziatori.
- 22.JPG (43.39 KiB) Osservato 1984 volte
infine, sopra il coperchio, la parte elettrica
- 23.JPG (24.27 KiB) Osservato 1984 volte
- 24.JPG (27.14 KiB) Osservato 1984 volte
il termostato ha un'isteresi di 0,1 °C e mantiene l'incubatrice tra 37.7 e 37.8°C
Re: LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 11:01
ecco l'incubatrice finita
Non si vedono ma ho praticato 6 fori da 18 mm per il ricambio d'aria.
Ha una capacità di 35 uova di gallina.
La coibentazione ottimale fa si che le lampadine si accendano per circa 35", dopo di che si spengono, la temperatura rimane invariata per 4'45", scende di un decimo di grado in altri 3'30" e poi si riaccende per 35" e così via.
Non si vedono ma ho praticato 6 fori da 18 mm per il ricambio d'aria.
Ha una capacità di 35 uova di gallina.
La coibentazione ottimale fa si che le lampadine si accendano per circa 35", dopo di che si spengono, la temperatura rimane invariata per 4'45", scende di un decimo di grado in altri 3'30" e poi si riaccende per 35" e così via.
Re: LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 11:15
la spesa effettiva è stata di 3/4 euro delle vaschette di plastica e 2,50 euro del foglio di polistirene perché tutto il resto è materiale che avevo già a disposizione. Il termostato mi è stato prestato da un amico, il resto, legno di recupero, stucco, impregnante e smalti, lamiera e plexiglass li avevo già.
In ogni caso se avessi dovuto comprare tutto penso che non avrei speso più di 30 euro termostato escluso
In ogni caso se avessi dovuto comprare tutto penso che non avrei speso più di 30 euro termostato escluso
Re: LA MIA INCUBATRICE ARTIGIANALE AUTOCOSTRUITA
29/04/2013, 11:28
Bravissimo molto ben costruita.
Adesso e ora di metterla in funzione.
Adesso e ora di metterla in funzione.
