Incubatrice Brutus Compact 56 - autocostruita

Quest'anno ho dovuto conciliare la necessità di una incubatrice + grande, con le esigenze familiari di spazi e costi ridotti, il tutto con dei tempi di esecuzione molto vicini allo 0.. ed ecco qui la Brutus Compact 56 , che sostituisce la omonima 24.. sempre home-made.

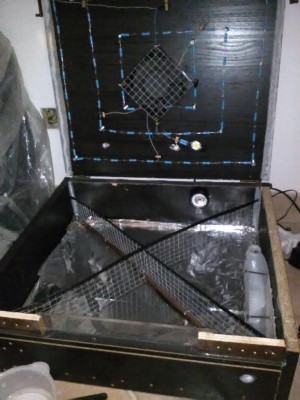

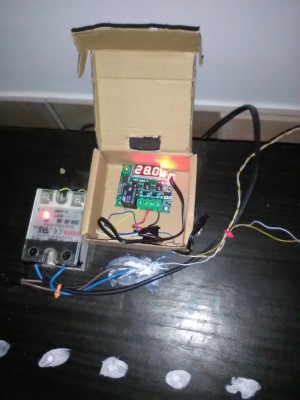

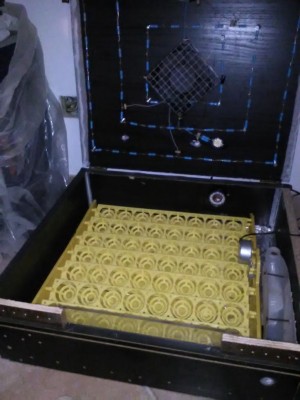

Da un mobile IK3A arrivato danneggiato che è stato ritagliato, un girauova da 56, resistori elettrici, un precicissimo termostato da 13 EUR, un relè SSR, una ventola sunon 120x120 a 220V, un infallibile igrometro meccanico, una vaschetta per l'umidità manuale dove dall'esterno posso regolarla aggiungendo o rimovendo acqua con una siringa collegata ad una cannuccia, il tutto su UPS... ho tirato su quest'animaletto, vedrò se sarà all'altezza del suo compito.

E' ancora allo stato grezzo e necessita di un po di make-up e un pannellino di controllo, ma sono già in netto ritardo quindi la prima incubata partirà così.

Fungerà sia da incubatrice, e poi rimovendo il giravuova.. da camera di schiusa con un separatore per le diverse linee/razze.

Il punto di forza di questa compatta, così come per la sorella minore, è un tempo di riscaldamento molto veloce dovuto al volume ridotto e all'adozione di numerosi resistori utilizzati come elementi riscaldanti che coprono tutta l'area dell'incubatrice che contribuiscono anche ad una migliore stabilità della temperatura, oltre ad un consumo energetico più ridotto.

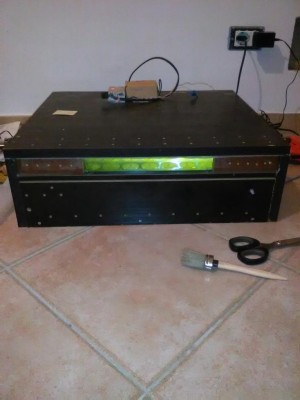

Posto qualche foto

Allegati

Bella mi piace! Complimenti!
A che serve un relè extra? Mi manderesti lo schema per poterti copiare il riscaldamento a resistori? Sono ancora alle lampadine io...

il relè extra serve per pilotare la 220V ai resistori. L'ho preferito perchè il relè del termostato la supporta come tensione limite, quindi ho preferito un SSR nativo per la 220V.

Quella dei resitori è stata una mia idea, lo schema nn è nulla di particolare, sono messi in serie e ho calcolato i valori in modo che dissipano 1/3 del loro massimo in modo da non sforzarli, essendo i miei resistori da 3W li ho programmati per dissipare poco + di 1W ciascuno.

Grazie dei complimenti
