Impianto goccia a goccia tramite energia di posizione

Salve a tutti!
Stiamo mettendo giù un impianto goccia a goccia con un tubo pe da 16mm marrone, che vorremmo far funzionare con una cisterna da 1000 lt rialzata, la domanda è : quanto deve essere rialzata?
dettagli:

Tubo pe marrone 50 mt, passo gocciolatori autoregolanti 30 cm, PN 4 (penso, dovrei andara cmq a guardare)

Come faccio a calcolare l'altezza della cisterna? ( considerando perdite di carico etc )

Dovremo fare in tutto tre impianti da 50 mt, ma separati, così da poterli far funzionare indipendentemente uno alla volta.

La cisterna non l'abbiamo ancora posizionata ( andrà su una "torre" di bancali ), ma possiamo anche posizionarla abbastanza vicino all'impianto ( condotta di mandata da 2/4 a massimo 10 mt )

Spero di aver dato tutte le info necessario .

Ringrazio anticipatamente tutti coloro che proveranno ad aiutarci!
Ciao!

Se la alzi 5 metri hai mezzo bar.su 50 metri ti serve

Se chiudi l'anello ti funziona meglio,piu uniforme

2/4 che è?

Non c'è un modo per capire esattamente quanto deve essere alta? perchè a 5 metri di altezza mi sa che non ci arriviamo

Allora i gocciolatori sono da 2lt/h, per circa 167 (passo 30) sono 334 lt/h.

Come faccio a sapere la pressione di esercizio minima a cui devono funzionare i gocciolatori?

se il tubo è marrone probabilmente è del tipo autocompensante ...
significa che richiede una pressione minima per l'erogazione (Pressione di esercizio da 0,8 a 3,5 bar )
superiore rispetto al modello NERO che invece necessita di una pressione inferiore se non quasi nulla .

se vuoi erogare per caduta/gravità il tubo sarebbe preferibile nero ...

se il tubo è in piano basta che la cisterna sia un 20 cm sopra ai tubi, nel senso che per gravità l'acqua uscirà scendendo verso il basso.
chiaro che le pressioni saranno minime e quindi i dati di erogazione 2 Litri orari non vengono rispettati ...
ci impiegherà un tempo superiore essendo la pressione MINIMA dettata dall'altezza della cisterna e dai montanti che portano acqua ai capillari .

con 3 cisterne da 220 litri in parallelo io riesco ad alimentare 3 tubi da 16mm pas 30 in parallelo di 22Mt (quindi 66 Mt di tubi) via montante da 13Mt da 25 e le cisterne sono circa 20cm sopra ai tubi su di una aiuola irregolare.

quindi con 1000 litri problemi non dovreste averne, più la alzate meglio è (provare non costa nulla) ma non è detto che sia possibile anche semplicemente alzandola 20/30 cm...SOPRA i TUBI da 16mm NERI.(i marrone sono altra cosa , necessitano di pressione superiore, non li ho mai provati).

orticoltura-f42/terreno-argilloso-mai-sfruttato-per-20-anni-concimazione-t69560-60.html#p631805" target="_blank" target="_blank" target="_blank" target="_blank" target="_blank

se i 3 montanti da 50Mt cadauno vengono alimentati separatamente non ci dovrebbero essere problemi, forse neppure contemporaneamente

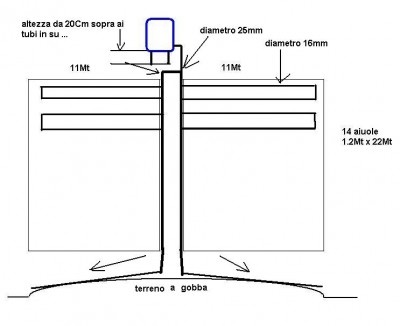

siccome ho allargato l'orto e al centro c'è una gobba , sarò costretto a spostare il punto di erogazione circa a metà orto,
ridurre i montanti da 22Mt a 11Mt , più semplici da pilotare(più corti sono dal montante meglio è) in bassa pressione ma in particolare , nel mio caso, in pendenza verso il basso rispetto al punto di erogazione(montante da 25mm)

Allegati

Come faccio a sapere la pressione di esercizio minima a cui devono funzionare i gocciolatori?



sulle specifiche del tubo Ti indicano la portata 2Lt/H oppure 4Lt/ora ad una pressione di 2/3 atmosfere ...

chiaro che, se puoi dare acqua per 3/4 ore, puoi erogare lo stesso quantitativo d'acqua che serve alla pianta in più tempo e senza dipendere dalla pressione ...

nel caso di irrigazione per gravità e con tubo NERO, è possibile ... con il tubo marrone (autocompensante) non ho fatto prove.

Ok grazie, allora problemi di tempo non ne abbiamo, quindi solleveremo la cisterna e vedremo se anche il tubo marrona riesce a gocciolare con bassa press.
Grazie a tutti, vi farò sapere!
