Aiuto per Piacere _ Smontaggio Fresa pasquali

Buon pomeriggio a tutti.

Sono Francesco e sono un nuovo utente di questa sezione.

Vi chiedo un grande aiuto per smontare questa parte (vedi foto con indicato cacciavite arancione) della mia fresa pasquali.

Non riesco a capire come si fa a sganciare la bancata di destra.

Grazie mille a tutti voi.

Francesco

Allegati

metti qualche foto dell'insieme che si ccapisca meglio..
ilpezzo su cui c'e' il cacciavite e' l'albero che porta imbullonate le zappette?

perche' sul goldoni c'e' una spina elastica da ribattere fuori per sfilare la parte col millerighe.

Buon giorno.

Eccomi di nuovo qui.

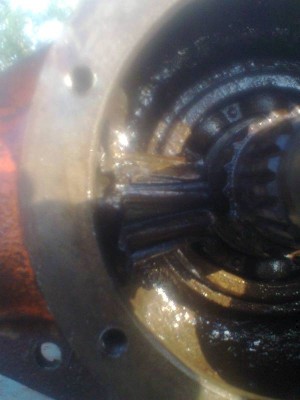

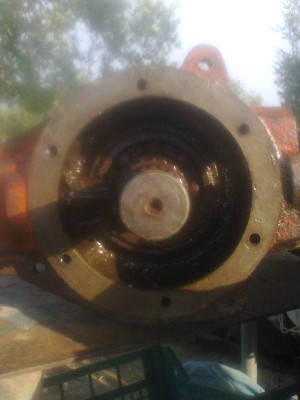

Di seguito alcune foto relative alla fresa, oramai quasi completamente disassemblata.

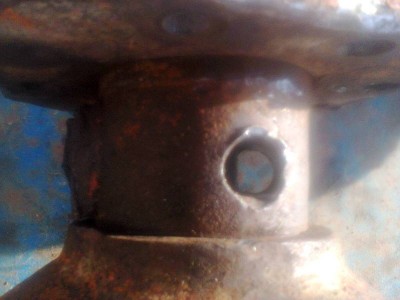

Come dicevo nel precedente messaggio non riesco a smontare l'asse (bancata di destra) sul quale sono imbullonate le zappe.
Ho provato a scaldare con la fiamma, mettere svitol, olio, ma niente da fare.
Battere con martello e scalpello ma non si muove, è come se fosse incollato.
Eppure, è presente il forno (con annessa zeppa già smontata) di fissaggio.....

Possibili soluzioni? aiutatemi per favore.

Francesco

Allegati

Buongiorno Francesco sei poi riuscito a smontarla sono nelle stesse condizioni in più non capisco come si toglie il perno di fissaggio delle da entrambi i lati mi riesci a dare un aiuto grazie

Allegati

Perno di fissaggio lato sx come si toglie?(c è anche sul lato dx) devo cambiare il paraolio lato dx... grazie

Buona sera LucaPasquali

Si. Fresa aggiustata e di nuovo funzionante

Quel perno dovrebbe avere in testa un dado, che va svitato; dopodiché deve sfilarlo, aiutandoti con un tondino ed un martello.
Colpi leggeri sulla testa della zeppa per evitare di rovinare la filettatura, mi raccomando.

Dopo di che, per staccare le due "bancate" dalla scatola contenente la coppia conica, devi avere pazienza e una fiamma ossidrica per surriscaldare i perni di raccordo.
Devi posizionare la fiamma sul foro della zeppa che hai precedentemente sfilato.

Spero dia verti aiutato in qualche modo

Saluti

Francesco

Grazie Francesco sì avevo già risolto
