Ciao a tutti, ecco il mio primo tentativo di orto realizzato con la collaborazione della suocera (veterana) che osserva curiosa gli sviluppi.

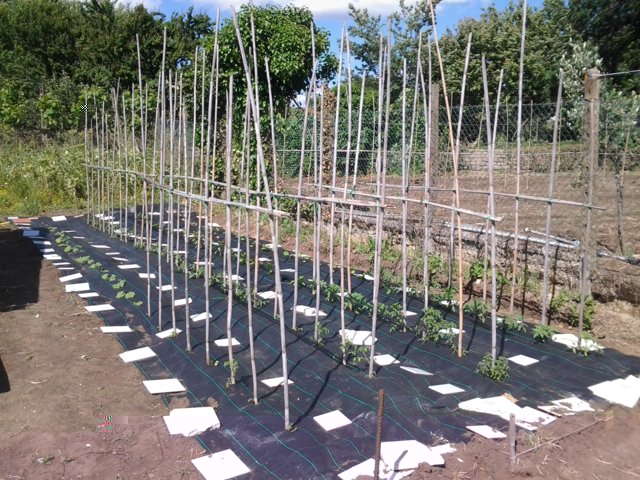

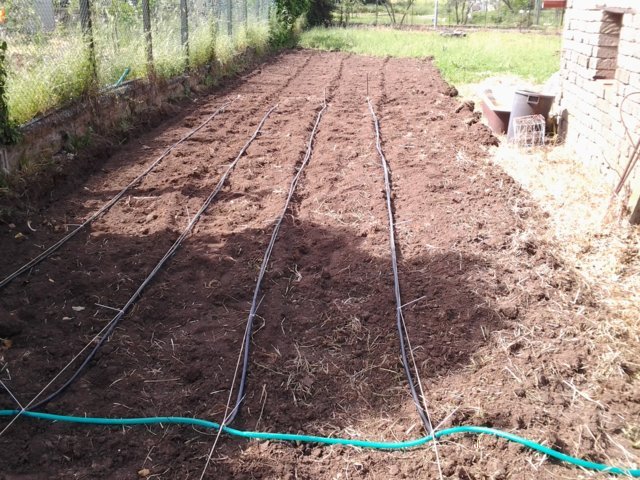

Ho posato un tubo gocciolatore e pacciamato una parte, ma ho lasciato libero un pò di terreno x l'orto tradizionale (alla suocera piace zappare !?).

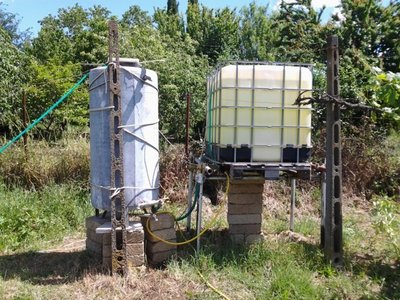

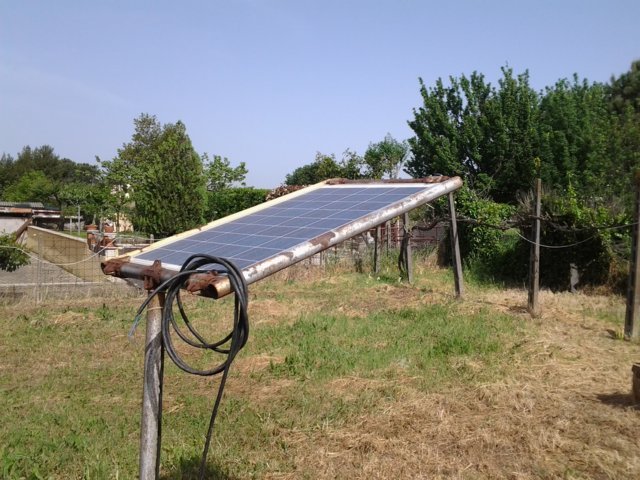

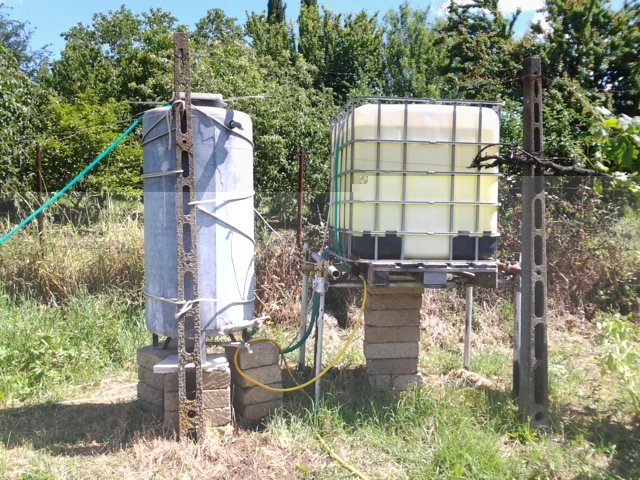

Ho realizzato grazie al mio hobby (l'elettronica) un sistema per tirar l'acqua in due cisterne da un pozzo artesiano profondo una ventina di metri con un pannello solare fotovoltaico da 80W, una batteria auto e un tubo in pressione immerso nel pozzo. Annaffia un tot al giorno e tutti i giorni vado a controllare se tutto procede. Vi posto alcune foto della realizzazione.
A presto Franco
|
| 07/06/2013, 0:36 |
|
|
|
|
|
|
JeanGabin
Sez. Miscellanea
Iscritto il: 27/07/2011, 13:09
Messaggi: 29307
Località: Imperia
|
Complimenti, bella sturia....  Ciao PS: metti nella tua scheda da dove scrivi, nn l'indirizzo di casa, la provincia / comune...
_________________
Nella vita non esistono sfide, ma solo una sfida, quella con te stesso...
"Gli esseri umani nascono con capacità diverse. Se sono liberi, non sono uguali. E se sono uguali, non sono liberi."
Aleksandr Solženicyn
|
| 07/06/2013, 0:43 |
|
|
|
pioppino
Iscritto il: 16/09/2009, 15:25
Messaggi: 5161
Località: provincia bologna
Formazione: diploma in elettronica
|
kangoo ha scritto: Ciao a tutti, ecco il mio primo tentativo di orto realizzato con la collaborazione della suocera (veterana) che osserva curiosa gli sviluppi.
Ho posato un tubo gocciolatore e pacciamato una parte, ma ho lasciato libero un pò di terreno x l'orto tradizionale (alla suocera piace zappare !?).
Ho realizzato grazie al mio hobby (l'elettronica) un sistema per tirar l'acqua in due cisterne da un pozzo artesiano profondo una ventina di metri con un pannello solare fotovoltaico da 80W, una batteria auto e un tubo in pressione immerso nel pozzo. Annaffia un tot al giorno e tutti i giorni vado a controllare se tutto procede. Vi posto alcune foto della realizzazione.
A presto Franco bella situazione.... vorrei più notizie del pozzo sono ineterressato a costruire qualcosa di simile... la pompa a quanto va?? e dove l'hai posizionata?? come innaffi ?? ciao nino
_________________
Non importa quanto freddo sia l'inverno, dopo c'è sempre la primavera. E. VEDDER
|
| 11/06/2013, 2:00 |
|
|
|
ReTarquinio
Iscritto il: 12/12/2010, 22:17
Messaggi: 1585
Località: Tuscia
Formazione: Geometra
|
Bravo , per l'orto , e soprattutto per la parte " elettronica " !
ReTarquinio
_________________
ReTarquinio
PURTROPPO HO UN GRAN DIFETTO : DICO SEMPRE QUELLO CHE PENSO !!!
Peppe per Peppe , mi tengo Peppe !
|
| 11/06/2013, 12:20 |
|
|
|
kangoo
Iscritto il: 19/05/2013, 19:37
Messaggi: 6
Località: Marino Roma
|
 Certo Nino, il tutto è in fase di prova, l'anno scorso avevo una versione base ma quest'anno ho integrato un sensore di umidità come questo,
e b a y ricerca numero 140958717830
che se il terreno è umido non mi annaffia.
Per tirar su l'acqua non uso una pompa bensì un compressorino cinese come questo
e b a y ricerca numero 251197902592
la centralina di comando accende per 1 minuto circa il compressorino, poi spegne e apre una valvola bistabile come questa
e b a y ricerca numero 190848344433
apre e rimane aperta x circa tre minuti, per permettere l'allagamento del tubo in fondo al pozzo artesiano a circa 12 metri di profondità, tutto questo lavora grazie al pannello fotovoltaico che hai visto nelle immagini e come batteria uso una 40A 12 volt la classica batteria auto da circa 45 Euro.
Il tubo che vedi steso sotto il telo pacciamante lo alimenta una pompetta che parte a orario.
La locazione del sistema la posso decidere comodamente, poichè dentro il pozzo fino al "tubo a pressione" deve arrivare solo un tubicino di PVC da 6mm (tipo annaffiamento vasi nero) e un tubo da 1/2 pollice x l'acqua che risale.
L'anno scorso avevo posizionato il compressore, la batteria e la centralina assieme dentro il tombino del pozzo, ma non mi è piaciuta la sistemazione poichè l'ambiente umidissimo e lo scarso ricambio d'aria metteva a rischio scheda e compressore.
Quest'anno ho posizionato il tutto in una casetta a circa 5 metri dal pozzo e dal pannello solare.
Altro, non è necessario posizionare il tubo molto in fondo al pozzo vista la quantità di acqua che il sistema preleva (nel mio caso circa 15 litri) ogni 4 minuti, quindi un paio di metri sotto il pelo dell'acqua per scongiurare eventuali abbassamenti del livello dell'acqua nel pozzo a causa di siccità (Agosto).
Se vuoi maggiori info non c'è problema, dovresti iniziare con la realizzazione del tubo a pressione così da vedere che in fondo è una semplice costruzione e anche il principio fisico anche.
Se calcoli che il compressore lo danno per 4 Psi, quando indica il pressostato 1 atmosfera l'acqua comincia a sgorgare dal tubo 1Atm = 10 metri con 2 potresti pompare da 20mt e così via ma ... occhio con le pressioni!
Ciao
|
| 12/06/2013, 21:23 |
|
|
|
JeanGabin
Sez. Miscellanea
Iscritto il: 27/07/2011, 13:09
Messaggi: 29307
Località: Imperia
|
kangoo ha scritto: Certo Nino, il tutto è in fase di prova, l'anno scorso avevo una versione base ma quest'anno ho integrato un sensore di umidità come questo,
e b a y ricerca numero 140958717830
che se il terreno è umido non mi annaffia.
Per tirar su l'acqua non uso una pompa bensì un compressorino cinese come questo
e b a y ricerca numero 251197902592
la centralina di comando accende per 1 minuto circa il compressorino, poi spegne e apre una valvola bistabile come questa
e b a y ricerca numero 190848344433
apre e rimane aperta x circa tre minuti, per permettere l'allagamento del tubo in fondo al pozzo artesiano a circa 12 metri di profondità, tutto questo lavora grazie al pannello fotovoltaico che hai visto nelle immagini e come batteria uso una 40A 12 volt la classica batteria auto da circa 45 Euro.
Il tubo che vedi steso sotto il telo pacciamante lo alimenta una pompetta che parte a orario.
La locazione del sistema la posso decidere comodamente, poichè dentro il pozzo fino al "tubo a pressione" deve arrivare solo un tubicino di PVC da 6mm (tipo annaffiamento vasi nero) e un tubo da 1/2 pollice x l'acqua che risale.
L'anno scorso avevo posizionato il compressore, la batteria e la centralina assieme dentro il tombino del pozzo, ma non mi è piaciuta la sistemazione poichè l'ambiente umidissimo e lo scarso ricambio d'aria metteva a rischio scheda e compressore.
Quest'anno ho posizionato il tutto in una casetta a circa 5 metri dal pozzo e dal pannello solare.
Altro, non è necessario posizionare il tubo molto in fondo al pozzo vista la quantità di acqua che il sistema preleva (nel mio caso circa 15 litri) ogni 4 minuti, quindi un paio di metri sotto il pelo dell'acqua per scongiurare eventuali abbassamenti del livello dell'acqua nel pozzo a causa di siccità (Agosto).
Se vuoi maggiori info non c'è problema, dovresti iniziare con la realizzazione del tubo a pressione così da vedere che in fondo è una semplice costruzione e anche il principio fisico anche.
Se calcoli che il compressore lo danno per 4 Psi, quando indica il pressostato 1 atmosfera l'acqua comincia a sgorgare dal tubo 1Atm = 10 metri con 2 potresti pompare da 20mt e così via ma ... occhio con le pressioni!
Ciao Avremmo bisogno di metterti un attimo al governo per risovere qualche problemino.....  Ciao
_________________
Nella vita non esistono sfide, ma solo una sfida, quella con te stesso...
"Gli esseri umani nascono con capacità diverse. Se sono liberi, non sono uguali. E se sono uguali, non sono liberi."
Aleksandr Solženicyn
|
| 12/06/2013, 21:59 |
|
|
|
JeanGabin
Sez. Miscellanea
Iscritto il: 27/07/2011, 13:09
Messaggi: 29307
Località: Imperia
|
_________________
Nella vita non esistono sfide, ma solo una sfida, quella con te stesso...
"Gli esseri umani nascono con capacità diverse. Se sono liberi, non sono uguali. E se sono uguali, non sono liberi."
Aleksandr Solženicyn
|
| 12/06/2013, 22:23 |
|
|
|
pioppino
Iscritto il: 16/09/2009, 15:25
Messaggi: 5161
Località: provincia bologna
Formazione: diploma in elettronica
|
kangoo ha scritto: Certo Nino, il tutto è in fase di prova, l'anno scorso avevo una versione base ma quest'anno ho integrato un sensore di umidità come questo,
e b a y ricerca numero 140958717830
che se il terreno è umido non mi annaffia.
Per tirar su l'acqua non uso una pompa bensì un compressorino cinese come questo
e b a y ricerca numero 251197902592
la centralina di comando accende per 1 minuto circa il compressorino, poi spegne e apre una valvola bistabile come questa
e b a y ricerca numero 190848344433
apre e rimane aperta x circa tre minuti, per permettere l'allagamento del tubo in fondo al pozzo artesiano a circa 12 metri di profondità, tutto questo lavora grazie al pannello fotovoltaico che hai visto nelle immagini e come batteria uso una 40A 12 volt la classica batteria auto da circa 45 Euro.
Il tubo che vedi steso sotto il telo pacciamante lo alimenta una pompetta che parte a orario.
La locazione del sistema la posso decidere comodamente, poichè dentro il pozzo fino al "tubo a pressione" deve arrivare solo un tubicino di PVC da 6mm (tipo annaffiamento vasi nero) e un tubo da 1/2 pollice x l'acqua che risale.
L'anno scorso avevo posizionato il compressore, la batteria e la centralina assieme dentro il tombino del pozzo, ma non mi è piaciuta la sistemazione poichè l'ambiente umidissimo e lo scarso ricambio d'aria metteva a rischio scheda e compressore.
Quest'anno ho posizionato il tutto in una casetta a circa 5 metri dal pozzo e dal pannello solare.
Altro, non è necessario posizionare il tubo molto in fondo al pozzo vista la quantità di acqua che il sistema preleva (nel mio caso circa 15 litri) ogni 4 minuti, quindi un paio di metri sotto il pelo dell'acqua per scongiurare eventuali abbassamenti del livello dell'acqua nel pozzo a causa di siccità (Agosto).
Se vuoi maggiori info non c'è problema, dovresti iniziare con la realizzazione del tubo a pressione così da vedere che in fondo è una semplice costruzione e anche il principio fisico anche.
Se calcoli che il compressore lo danno per 4 Psi, quando indica il pressostato 1 atmosfera l'acqua comincia a sgorgare dal tubo 1Atm = 10 metri con 2 potresti pompare da 20mt e così via ma ... occhio con le pressioni!
Ciao ma non capisco bene il funzionamento .... potresti spiegarlo dall'inizio o mettere un link?? ciao nino
_________________
Non importa quanto freddo sia l'inverno, dopo c'è sempre la primavera. E. VEDDER
|
| 13/06/2013, 0:50 |
|
|
|
kangoo
Iscritto il: 19/05/2013, 19:37
Messaggi: 6
Località: Marino Roma
|
Prima puntata, il "tubo", vedi in foto
Hai presente quei tubi arancioni che trovi dallo smorzo ? bene quello di un metro è sufficiente, poi lo tappi dai due lati con il collante classico "Tangit" crei un tubo che non perda aria e....
Il tubo si allaga, introducendo aria in pressione l'acqua è costretta ad uscire dal tubo che pesca sul fondo fino al completo svuotamento, dopodichè fermo il comp e lascio allagare di nuovo, diciamo che è un "due tempi".
La suocera....ha la colpa/merito di avermi avvicinato alla terra, anche se a zappare lascio fare a lei, si diverte !?
Ciao, Franco
Allegati:
pompa pozzo franco.jpg [ 52.29 KiB | Osservato 1169 volte ]
|
| 13/06/2013, 8:21 |
|
|
|
pioppino
Iscritto il: 16/09/2009, 15:25
Messaggi: 5161
Località: provincia bologna
Formazione: diploma in elettronica
|
ok capito
grazie
, non so cosa sia lo smorzo, ma penso che sia quello che vende materiali da edilizia...
ciao nino
