Irrigazione per gravità assistita da pompa e pannello solare
Autore Messaggio

Iscritto il: 21/06/2009, 19:26
Messaggi: 373
Rispondi citando
Salve,
Vorrei predisporre un ORTO, ma non essendo pratico di calcoli vorrei avere il vostro aiuto ...

mi è stato prestato un terreno di Mt. 15x21 da cui vorrei ricavare 7 aiuole da 1.3x21 Mt , ho pure la disponibilità di un fosso(non inquinato) con acqua corrente.

Non ho elettricità disponibile in loco.

l'idea sarebbe di usare 1 bidone da 220 litri (già disponibile) posto a 1MT da terra, caricato tramita una pompa ad immersione del tipo usato per svuotare le barche (dai 20litriminuto 20W ai 50litri al minuto 40/50W circa di consumo su 12Vdc) ed utilizzare la gravità per alimentare un montante principale da 25? mm di diametro a cui collegare le varie derivazioni di tubo gocciolante da 16mm PAS 30.

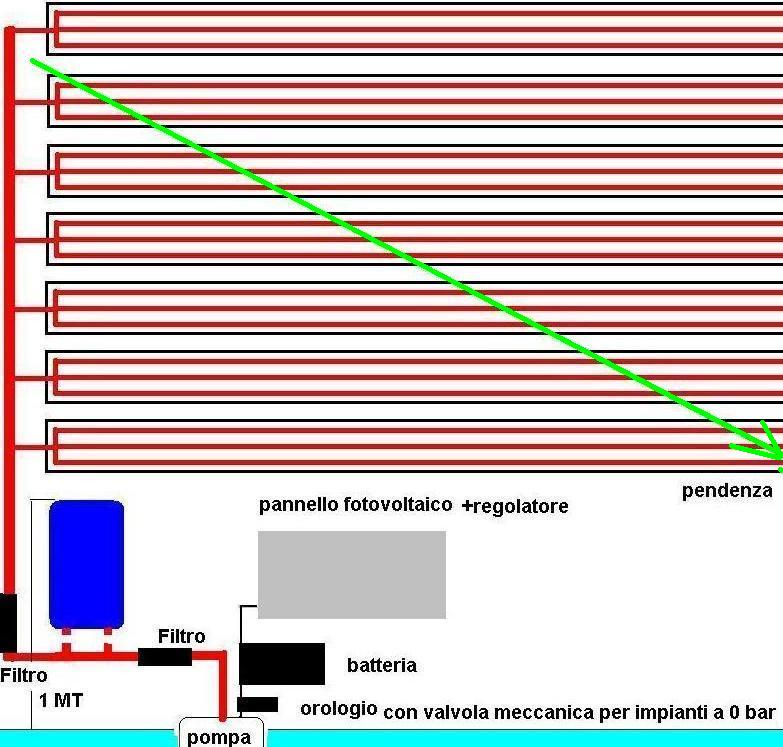

allego una immagine, la linea verde è la pendenza del campo.

Il mio problema è che a livello di pressione non ho idea su come calcolarla nè i problemi derivanti dall'usare un sistema piuttosto che un altro .

essendo ogni montante da 16mm lungo 21Mt e pensando di installare 3 righe per aiuola, considerata la distanza fra i fori uguale a 30mm e 2 litri al minuto(in condizioni ottimali con 1 atmosfera di pressione ,che non ho :-) ho stimato :

21Mt/0.3 = 70 fori X 3=210 fori ogni aiuola X7 = 1470 fori totali .

considerando non i minuti o ore, ma al secondo, teoricamente dovrei avere :

2Lh/3600= circa 0.00056(arrotondato) litri al secondo a foro ...

0.00056 X 1470 = 0.8232 litri al secondo X 60 = 49.39 litri al minuto X 60 = 2963.52 litri orari .

Da cui ho capito che un bidone da 220 litri fa solamentre prurito se alimentato per 1 ora intera ...

10 minuti a 2Lt minuto in totale = 494 litri in 10 minuti .

A questo punto ho pensato, è possibile stimare la pompa necessaria per poter caricare in modo ottimale ogni irrigatore ?

ho visto che ci sono pompe da 20Lt/minuto ai 50/70 litri al minuto .

il fosso ha un dislivello di appena 0.5/0.8 MT non è molto profondo . riuscirei ad alimentare via pompa l'intera rete di irrigazione con la semplice pressione generata da una pompa da 20/50 litri al minuto ?

considerando che ho stimato 49.39 litri al minuto (1 atmosfera ideale) avrei necessità di una pompa da 50/70 litri al minuto 12Vdc almeno(superiore ) solo per pilotare l'impianto , ma funzionerebbe ? ci sarebbe abbastanza pressione esercitata dalla pompa a ZERO atmosfere(0.5Mt di pescaggio) ?

In tal modo, avendo una batteria ricaricata con pannello solare da 40W potrei almeno irrigare in modo costante a seconda della necessità tramita la pompa DIRETTAMENTE allacciata al montante principale da 25mm.

le differenze a livello di impianto , per quello che ho notato non incidono solo sui costi ma anche sul dimensionamento della potenza della pompa.

una pompa da 50W costantemente allacciata all'mpianto consuma 50W di picco esaurirebbe la batteria velocemente(batteria 100 Ah auto) ...

mentre , avendo il vantaggio di qualche atmosfera dovuta alla gravità dell'acqua nel bidone (1Mt) potrei dimensionare un impianto molto inferiore come potenze necessarie ,con una pompa da soli 20W 10/20 litri al minuto per ricaricareil bidone , una batteria da 50Ah ed un pannello solare da 20W anzichè 50W .

se ad 1MT di altezza il bidone ,mantenuto pieno costantemente dalla pompa da 10/20 litri al minuto riesce ad alimentare (anche se a pressione inferiore a 1 atmosfera) l'intero impianto ...sarebbe perfetto ...

anche nell'ottica di limitare i costi (pure perchè il terreno non è di mia proprietà :-)

i miei problemi principali sono però con "il capire" se per gravità ed evv. via pompa collegata direttamente all'impianto può funzionare ...

Di certo ho solamente che un tale tubo PAS 30, collegato all'impianto dell'acquedotto funziona ...il dubbio è se con una pompa o, a gravità da un bidone posto ad 1MT da terra(220lt) può funzionare ...


Se avete esperienze simili o che mi possano aiutare a mettere a fuoco meglio il problema mi aiutereste parecchio dato che
è accaduto tutto di recente, sto sistemando la terra , informandomi del telo per pacciamare etc... EVITARE di fare errori è FONDAMENTALE per questo chiedo a voi che avete più esperienza .

di questi tempi avere un pezzo di terra è una benedizione(sino a quando non tasseranno anche l'aria)

Grazie !


Allegati:
gravità.JPG [ 112.56 KiB | Osservato 1992 volte ]
29/04/2013, 18:07
Profilo
Sez. Miscellanea
Sez. Miscellanea
Avatar utente

Iscritto il: 27/07/2011, 13:09
Messaggi: 29300
Località: Imperia
Rispondi citando
Un pò complesso il tuo ragionamento, comunque che io sappia per fare funzionare un impianto come
questo ci vuole una pressione costante di 3 atmosfere...

Ciao

_________________
Nella vita non esistono sfide, ma solo una sfida, quella con te stesso...
"Gli esseri umani nascono con capacità diverse. Se sono liberi, non sono uguali. E se sono uguali, non sono liberi."
Aleksandr Solženicyn


29/04/2013, 19:01
Profilo

Iscritto il: 21/06/2009, 19:26
Messaggi: 373
Rispondi citando
Grazie JeanGabin,

Intendi 3 atmosfere per farla funzionare a regime ? cioè nelle migliori condizioni(2 Lh)

in un impianto simile, di 150mq con 0.5 atmosfere( acquedotto) ma tubo da 20mm PAS 30 non 16 funzionava senza problemi ...

è un problema di massa di acqua ? se metto 2 contenitori da 220 Lt cambia la situazione ?

più che altro ho letto questo articolo, dove la utilizzano per irrigare appezzamenti non indifferenti ...

http://www.netafim.it/article/e-possibi ... -pressioni

Io ho solamente montanti da 16mm di 21 MT che posso collegare con una olivetta ad un tubo anche da 50mm volendo...intendo per aumentare la pressione direttamente in prossimità del tubo da 16mm..

dal bidone al montante la distanza è di appena 3MT ...

dici che 220Lt ad 1MT di altezza non riescono a far erogare acqua a 21(tubetto da 16mm) + 15+3(montante da 50mm) ?

intendo non mi interessa che vengano rispettati i tempi ... ci può impiegare anche 3 ore l'acqua ad uscire ...

volevo solo capire se esce, se è sbagliato il tuto e devo usare manichette ? oppure se proprio si comporta da tappo .

Grazie


29/04/2013, 19:44
Profilo
Sez. Miscellanea
Sez. Miscellanea
Avatar utente

Iscritto il: 27/07/2011, 13:09
Messaggi: 29300
Località: Imperia
Rispondi citando
E ma è in fondo che non esce se non c'è pressione costante....

Per avere tre atmosfere dovresi alzare il fusto a trenta metri di altezza... all'incirca sono una atmosfera ogni dieci metri....

Ciao

_________________
Nella vita non esistono sfide, ma solo una sfida, quella con te stesso...
"Gli esseri umani nascono con capacità diverse. Se sono liberi, non sono uguali. E se sono uguali, non sono liberi."
Aleksandr Solženicyn


29/04/2013, 20:32
Profilo

Iscritto il: 21/06/2009, 19:26
Messaggi: 373
Rispondi citando
OK,

ma com'è che a questo tizio funziona ? usa tubi particolari ? ha un appezzamento più grande del mio .

Low Pressure Drip Irrigation System
http://www.youtube.com/watch?v=AZaZht8eDRc

l'unico dubbio chi ho è le dimensioni dei tubi, il tipo di tubi ... ma è evidente che quel contenitore è un 55 galloni che poi sarebbe il 220Lt nostrano ...


29/04/2013, 20:50
Profilo
Sez. Miscellanea
Sez. Miscellanea
Avatar utente

Iscritto il: 27/07/2011, 13:09
Messaggi: 29300
Località: Imperia
Rispondi citando
Quello è relativo, scendi con un tubo da un pollice fino a terra e lo colleghi all'impianto....

Ciao

_________________
Nella vita non esistono sfide, ma solo una sfida, quella con te stesso...
"Gli esseri umani nascono con capacità diverse. Se sono liberi, non sono uguali. E se sono uguali, non sono liberi."
Aleksandr Solženicyn


29/04/2013, 20:59
Profilo
Sez. Miscellanea
Sez. Miscellanea
Avatar utente

Iscritto il: 27/07/2011, 13:09
Messaggi: 29300
Località: Imperia
Rispondi citando
Forse la scelta migliore, per farlo a bassa pressione sarebbe dividere in tre/quattro zone, con relativi fusti,
in modo da ottimizzare anche a pressione bassa...
La vedo dura fare ventuno metri a bassa pressione, in fondo all'impianto non esce nulla....

Ciao

_________________
Nella vita non esistono sfide, ma solo una sfida, quella con te stesso...
"Gli esseri umani nascono con capacità diverse. Se sono liberi, non sono uguali. E se sono uguali, non sono liberi."
Aleksandr Solženicyn


29/04/2013, 21:02
Profilo

Iscritto il: 21/06/2009, 19:26
Messaggi: 373
Rispondi citando

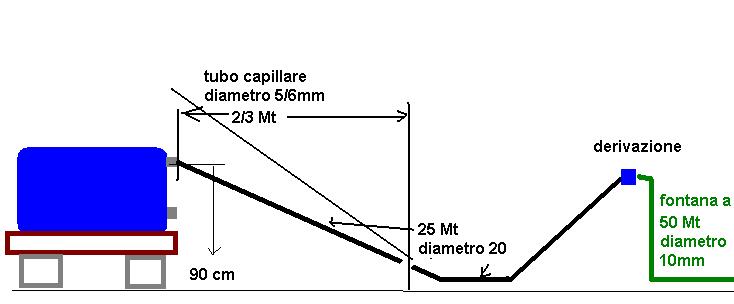

Domanda ...

è caduto il proggetto di poter pompare l'acqua dal fosso perchè ho scoperto essere inquinata ... ma avendo risolto parzialmente con un rigagnolo d'acqua molto flebile che riesco a trasportare nel terreno da una derivazione/ fontanella del vicino che usa per abbeverare gli animali che la maggior parte del tempo viene scaricata nel fosso ...

mi trovo a dover risolvere un problema particolare ...

l'acqua della fontana sembra risentire della pressione della falda(della fontana)...per cui la pressione varia nel tubo e così pure la quantità d'acqua che arriva ... al punto che in luglio/agosto non arrivava ...

o meglio non arrivava se io la mantenevo a quell'altezza fissa di 90 cm circa ...
ma se staccavo il connettore dal fusto e lo abbassavo sui 60 cm allora il flusso riprendeva ...

ho pensato la pressione non è tale da alzarla degli ultimi 30cm ...
(quando invece piove parecchio il giorno dopo l'acqua esce e riempie i bidoni in molto meno tempo perchè il flusso aumenta e pure la pressione)

l'altezza minima del bidone mi serve per avere l'uscita dell'acqua sopra alle aiuole in modo da poter erogare per caduta/gravità ... quindi l'idea di abbassare il fusto è impraticabile pena l'impossibilità di irrigare per gravità/caduta ...

quindi mi chiedevo ... se all'ultimo tratto di 2/3/4 Mt collego un tubo capillare di 5/6mm (1/4 del tubo da 20 praticamente la metà del tubo verde da 10 mm che arriva dalla fontana) la pressione sul tubo capillare dovrebbe aumentare ...

intendo ...ho pensato che la pressione del tubo non ce la fa a sostenere la colonna del tubo da 20mm in verticale negli ultimi 2/3/4 Mt ...che pazienza quando sta in orrizzontale a terra , l'acqua dalla derivazione scende semplicemente aiutata dalla pressione della fontana ... ma quando si inalbera gli ultimi 2/3/4 Mt rappresenta un PESO ...che la pressione evidentemente non riesce a sostenere ...

Siccome la derivazione, la fontana in genere eroga 0.016 litri al secondo(1 litro al minuto) ... in 12 (di giorno) io riempio i fusti ...

non avendo elettricità in loco devo cercare di risolvere in modo semplice il problema ...

il problema sta solo nel far salire una colonna d'acqua esile sino al raccordo del fusto, poi semplicemente cade all'interno sino al completo riempimento di tutti e 2 i fusti ...

Se quindi diminuisco il diametro del tubo capillare negli ultimi 2/3/4 Mt .... posso aumentare l'altezza della colonna d'acqua ?
in modo che quando la falda cala di pressione, COMUNQUE riesco ad alimentare il fusto ?

ho scritto un poema , spero di essere stato chiaro Grazie !!!


Allegati:
irrigazione.JPG [ 24.81 KiB | Osservato 1827 volte ]
26/08/2013, 11:20
Profilo

Iscritto il: 14/03/2015, 2:52
Messaggi: 1
Rispondi citando
x stf,
la cosa migliore per sollevare l'acqua è utilizzare una pompa che va senza energia elettrica o motori, si chiama RAM PUMP o pompa a colpo d'ariete ma occorre avere una fontanella o un ruscelletto.
Su internet , specialmente nei paesi latino americani la utilizzano, ma in italia c'è un forum, dove l'hanno studiata molto e sono riusciti a sollevare acqua per diversi metri prelevandola da un ruscelletto con un dislivello minimo di una trentina di centimetri (video di esempio http://www.energialternativa.org/Public/NewForum/Discussione.php?211808&4#MSG58). Come è possibile fare questo? Si sfrutta l'energia dell'acqua stessa per poi sollevarla. C'è un tizio che riesce a farla funzionare anche con la neve http://www.energialternativa.org/Public/NewForum/Discussione.php?211557&34.
A mio avviso questa tecnologia va sfruttata soprattutto perchè si può realizzare una pompa con una decina di euro. ;)
Cosa ne pensate?


16/03/2015, 13:03
