Buona sera.

Ho da poco acquistato una fresa interfilare (marca grillo), devo applicarla ad un motocoltivatore pasquali.

La questione è che entrambe le macchine hanno la presa di forza di forza che ruota in senso antiorario.
Quindi c'è la necessità di invertire (in senso orario) il senso di rotazione della fresa.

Navigando per internet ho letto che ciò è possibile, invertendo l'ingranaggio centrale della fresa stessa. In questo modo la rotazione viene automaticamente invertita.

Sinceramente però non ho ben capito come muovermi.

Qualcuno di voi sa guidarmi in questa operazione?

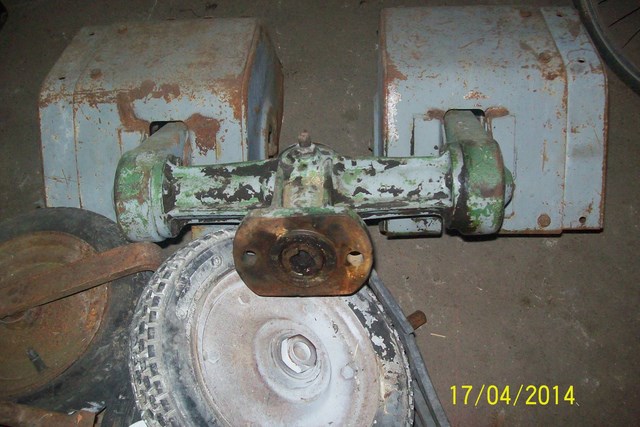

Allego una foto dell'attrezzo in maniera tale da avere un idea più chiara.

Grazie mille in anticipo

Francesco

dipende da come e' fatto dentro, e comunque per girare il pignone devi avere anche un albero piu' lungo, che arrivi dall'altra parte della scatola.. cosi' a botta eh...

Perdonami ma mi potresti spiegare meglio?
Ti chiedo scusa ma non ho ben capito i passi da svolgere.

devi mettere dalla parte opposta la corona sull'albero secondario .

in pratica girarlo di 180gradi .

portandolo dall'altra parte delle corone sugli alberi secondari, quindi il secondario nn deve essere un albero passante, e non penso lo sia, e il primario deve essere lungo abbastanza, e qui temo che sia da fare un albero su misura.

sec me e' diverso

penso che l'albero della corona sia passante , e che il pignone si sfili togliendo il paraolio, un anello elastico a tenuta esterna interno e presumo 2 cuscinetti ( o uno doppio a rulli, ma non credo)
sfilando il pignone , e smontando i 2 sottogruppi laterali , dove molto probabilmente l'albero secondario avra un altra corona e un appoggio su un altro cuscinetto sulla cassa esterna
dovrebbe sfilarsi l'intero albero , e si dovrebbe ruotare di modo che la corona centrale sia posta dalla parte opposta

spero che i pignoni e corone esterni siano a denti dritti.

Grazie mille Grintosauro.

Venerdì dovrei smontare la macchina, scatto delle foto e poi le propongo in questa discussione.
Se poi magari mi guidate sul come muovermi ve ne sono grato.

Grazie mille a tutti

Buon giorno.

Eccomi di nuovo qua.
Dunque, ho smontato la fresa nelle 3 "macro"parti che la compongono, vale a dire:

- monoblocco di trasmissione in ghisa (p.s, aprendo la scatola degli ingranaggi si osserva che la corona è situata alla destra dell'albero di trasmissione) con corone dentate (stesso diametro pari a 5,5 centimetri) posizionare agli estremi dei mozzi e destinati ad azionare le catene;

- monoblocco lato Dx portante il gruppo "zappe-carter" e contenente al suo interno la catena di trasmissione;

- monoblocco lato Sx (come sopra).

Ora, per invertire il senso di rotazione, ho ruotato di 180° l'intero "monoblocco di trasmissione in ghisa"; in questo modo, la corona dentata che prima azionava il monoblocco di destra ora aziona quello di sinistra e viceversa.

NOTA: A seguito della rotazione del monoblocco di trasmissione, ho verificato la corrispondenza precisa degli alloggiamenti delle viti di fissaggio dei due monoblocchi.

Il punto dolente è che non riesco a reinserire la corona dentata nel monoblocco di destra; o meglio, non riesco a reinserire la corona dentata all'interno della catena, è come se la catena risultasse troppo corta.
Preciso che per l'altro monoblocco non ho avuto lo stesso problema; con 4 mosse sono riuscito a reinserire la catena, a far riprendere la rotazione ed avvitare i due monoblocchi.

Non riesco a capire il perché di questa differenza.

Il brutto della questione è che non sono riuscito ad individuare (a vista) eventuali tendi catena, che in linea teorica dovrebbero essere presenti su entrambi i monoblocchi.

Ora non riesco a caricare delle foto che ho scattato, però questa sera le inserirò in un nuovo messaggio.

Se nel frattempo riuscite a darmi qualche dritta vi ringrazio infinitamente in anticipo.

Francesco

vai in ferramenta e aggiungere una maglia o uan falsa maglia?

Al limite si; però non riesco a capire come sia possibile che una catena risulti più corta dell'altra.
